概 述：

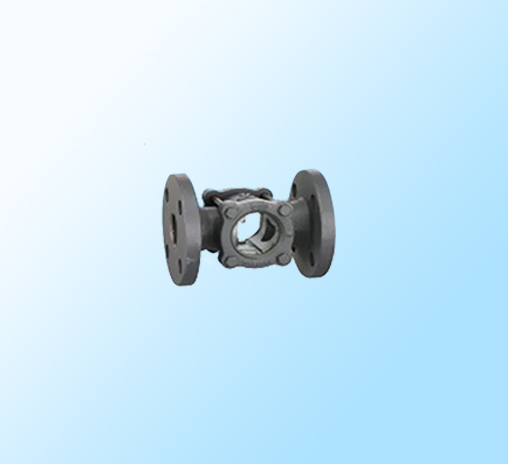

DAR型流量顯示器，是管路視鏡的一種，當管路內有受壓作用的流體通過時，流體沖擊葉輪轉動，指示葉輪轉動的快慢，可宏觀的觀察到管路中流體是否流動和流量的大小。
結構原理：
DAR型流量顯示器由連接法蘭（或管螺紋），玻璃視鏡及葉輪等主要部件組成。
葉輪通過葉輪軸及軸架連接在主體腔內。當指示器內有流體流過時，在流體的動力作用下，葉輪轉動，隨著流量大小的變化，葉輪轉動的快慢程度不同，當流量為零時，指示葉輪停止轉動。
該流量顯示器不適用于無壓或開口半流管路。

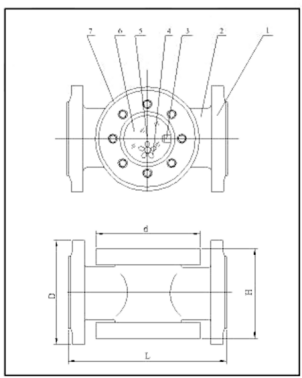

?法蘭連接式流量顯示器結構如下圖所示
圖中：1-連接法蘭
2-連接管
3-流量進口嘴
4-葉輪
5-葉輪軸架
6-玻璃視鏡
7-顯示器主體
L-法蘭間距
H-顯示器高度
d-主體外徑
D-法蘭外徑
技術參數
●連接方式及規格
連接方式：有法蘭與螺紋兩種連接方式
規 格：法蘭，DN15-100，標準，JB81-59
螺紋，G1/2＂-2＂
●工作壓力：0.25-0.6MPa
●介質溫度：≤200℃
●主體材質
Ⅰ 類：碳鋼 Ⅱ類： 不銹鋼 Ⅲ類：鑄鋼 Ⅵ類：襯里
●法蘭連接式顯示器各種規格詳見下表：
單位：mm
公稱直徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 230 | 230 | 230 | 260 | 260 | 260 | 300 | 300 | 320 |
H | 120 | 120 | 120 | 130 | 140 | 149 | 163 | 180 | 200 |
D | 58 | 58 | 68 | 68 | 94 | 94 | 124 | 130 | 150 |
?選型標記
型號 | 規 格 代 號 | 內容 | |||
DAR | 流量顯示器 | ||||
F | 法蘭連接 | ||||
L | 螺紋連接 | ||||
DN | 公稱直徑 | ||||
a | 工作壓力：0.25MPa | ||||
b | 工作壓力：0.6MPa | ||||
Ⅰ | 材質：碳 鋼 | ||||
Ⅱ | 材質：不銹鋼 | ||||
Ⅲ | 材質：鑄 鋼 | ||||
Ⅳ | 材質：襯 里 | ||||
DAR - □ □ □ □ | |||||
選型示例：DAR-F-DN32BI；DAR型流量顯示器，法蘭連接，管路口徑32mm，工作壓力
0.6Mpa，碳鋼材質。
?保管、使用與維修
● 流量顯示器在安裝前應保存在環境溫度0-40℃相對濕度不大于90%的干燥通風的室內，且空氣中不會有腐蝕氣體。
● 流量顯示器新裝或維修使用時，應緩慢開啟閥門，逐漸增大流量和壓力，防止視鏡玻璃和葉輪損壞。
● 流量顯示器在使用過程中，應定期清洗，以便清除顯示器中積存的污物，否則會妨礙葉輪旋轉。
● 如果流量顯示器損壞需要更換時，可拆下視鏡玻璃，然后旋下葉輪端部螺釘，即可取出或更換指示
葉輪。如更換中間傳動葉輪時，可旋下緊定螺釘，將轉軸抽出后，中間的傳動葉輪即可取出或更換。
?訂貨須知
● 請注明型號、連接方式、管路口徑、工作壓力及溫度、材質等。
● 特殊要求請另加說明
● 服務項目
1、 為用戶提供技術咨詢、選型指導、技術培訓和維修服務。
2、 長期提供產品維修用零件。
