概 述:

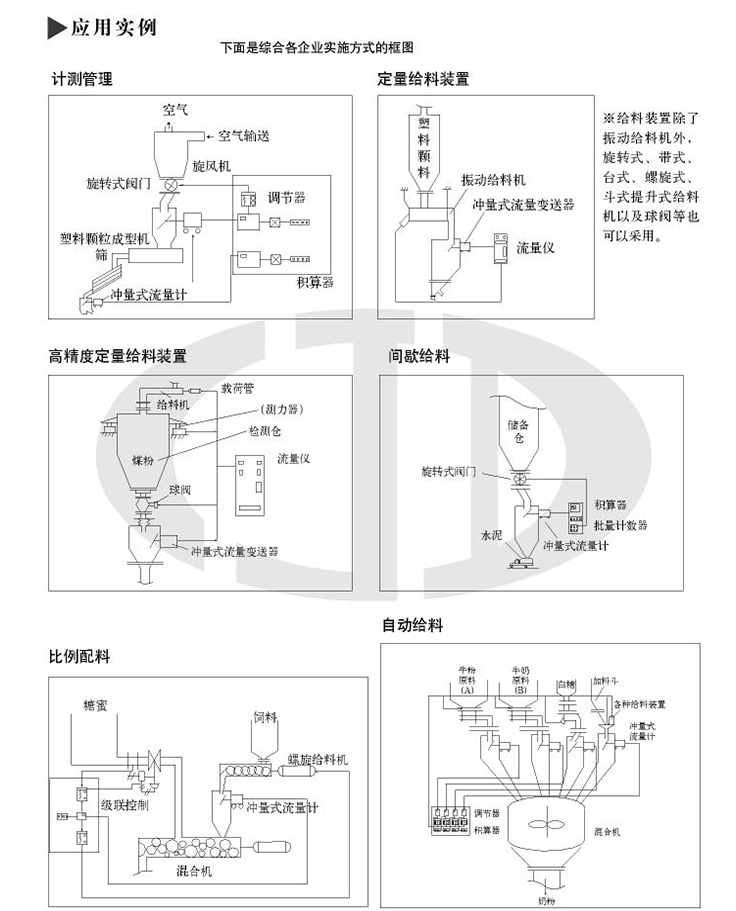

我公司生產的粉體沖量流量計是目前較先進的測量粉體流量的新型儀表。適用于各種企業,如煤炭、礦山、電力、冶金、食品、造紙、醫藥等?？商娲ХQ、電子稱、核子稱等其它儀表。沖量流量計是應用沖量原理，連續測量在線固體物流的流量儀表，可顯示物流的瞬時流量和累計流量，此外還具有以下功能：
● 自動定量控制和超流量報警；
● 具有標準電壓和電流信號輸出，供自動控制用；
● 備有串行接口輸出，用于集中控制。
工作原理：

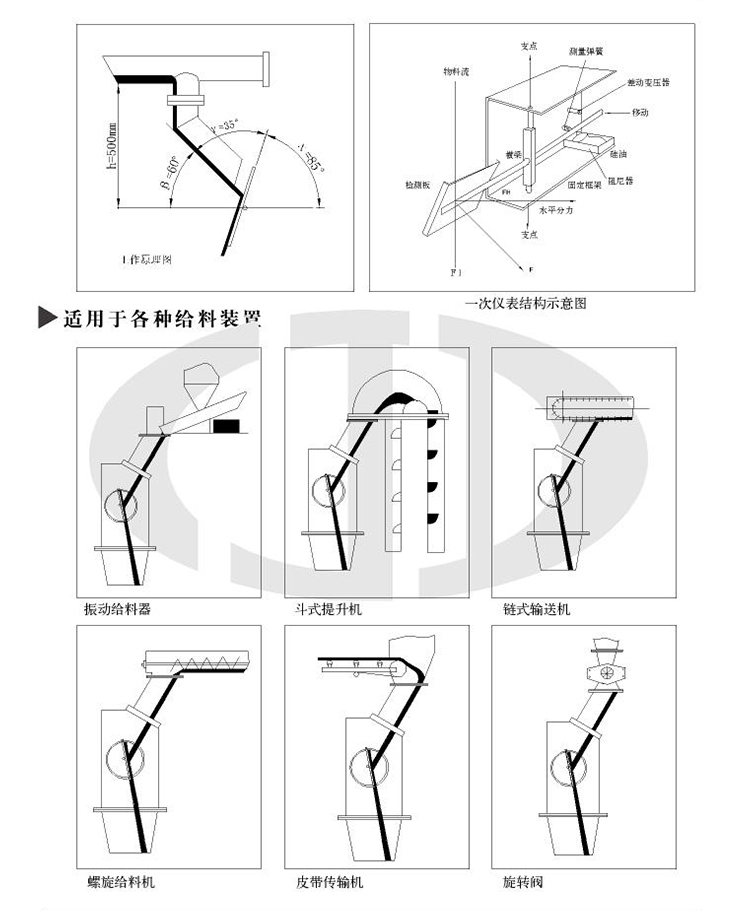

流量計由沖量變送器和沖量固體流量儀兩部分組成。變送器由檢測板、水平位移機構、位移傳感器和前置放大器組成，流量儀為智能化儀表，具有多種功能。
變送器把物料流對檢測板的沖擊力分解成一個水平分力Fm和一個垂直分力Fp.垂直分力由變送器的機械結構吸收而消失，水平分力作用在沖板軸上，通過反饋彈簧（測量彈簧）平衡，并且?guī)?動差動線圈中的磁芯位移，把位移量轉變成為電信號。根據牛頓定律，可推導出沖量流量計基本方程。
Fm=qm.sina.sinr.100
可見水平分力Fm僅與物流流量成正比例，只 需測量出水平分力，就可以得到物料相應流量。
儀表特點：
占地空間小，落差高度0.8～1.5m即可安裝。
靜態重量即垂直力不影響儀表零點及精度，故 不會因沖板粘附物料而出零點漂移。
流量儀對針對測量產生的非線性誤差具有修正能力。
量計只有檢測板與物料直接接觸，滿量程時， 最大位移量為2mm，故儀表本身沒有易損件， 維護量極小。
技術參數：
允許粒重：檢測板重量的5%
介質溫度：≤180℃
環境溫度：-20～60℃
精 度：±0.3～2%
輸出電流：0/4～20mA,RL＜500Ω
輸出電壓：0/2～10V,RL＞10KΩ
繼電器輸出：max250V,2A DC30V、5A
電 源：220V.AC.50HZ、25W

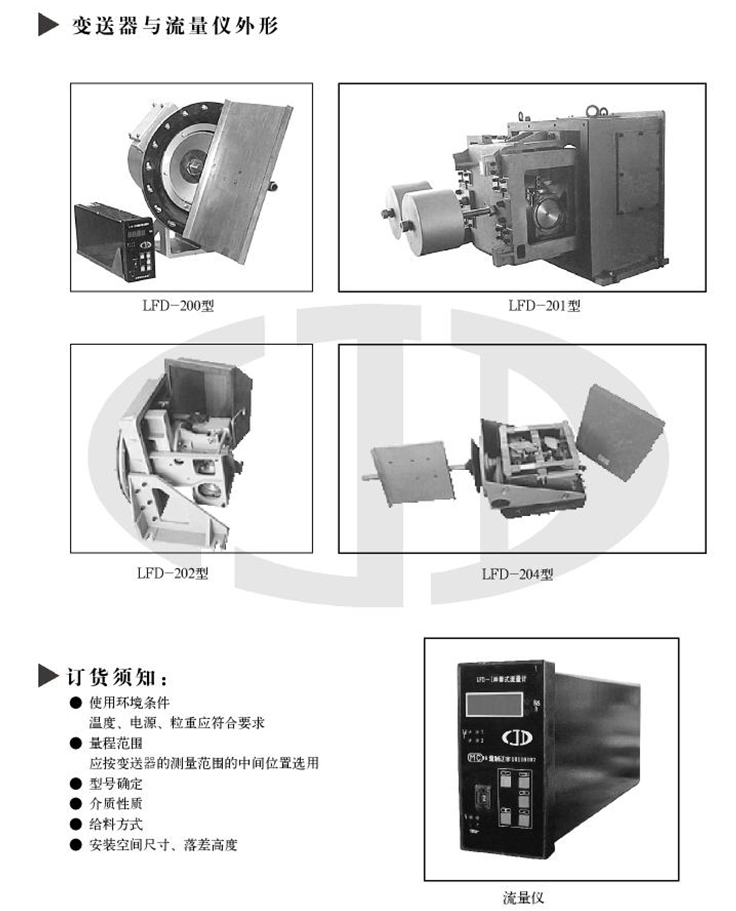

變送器 | 重量 | 流量 范圍 | 檢測板重kg |
LFD-200 | 30kg | 0-200kg/h-0～40t/h | 3 |
LFD-201 | 150kg | 0-30kg/h-0～200t/h | 25 |
LFD-202 | 80kg | 0-30kg/h-0～200t/h | 25 |
LFD-204 | 50kg | 0-750kg/h-0～800t/h | 18 |
