概述:
SDK-2系列LED光柱，數字顯示控制儀是我公司和高校協作，在結合我國國情并吸取國外儀表優點的基礎上研制而成。它與各種線性變送器配合，可用于石油、機械制造、熱處理、輕工等行業實現對壓力、溫度、液位等各種工業參數的指示、調節或自動報警。
本儀表具有以下特點：
顯示形式有數字顯示、光柱顯示和光柱、數字同時顯示三種。光柱、數字同時顯示使儀表既有趨勢指示，又有數顯表精度，清晰直觀。
可帶有變送模擬量輸出和直流24V恒壓輸出，便于接記錄儀和二線制變送器。
可帶有變送模擬量輸出和直流24V恒壓輸出，便于接記錄儀和二線制變送器。
采用LED光柱指示，響應快、無慣性、耐振動、壽命長、可靠性好。
顯示直觀醒目，色彩豐富，LED光柱采用進口高亮度管芯制成，LED管芯有橙紅、黃綠、橙黃等多種顏色，可組和成各種顏色的光柱。1%分辨率，性能穩定，亮度均勻。
測量值和設定同時顯示于面板，一根光柱為測量值，另一根光柱為上限設定值和下限設定值，中間暗帶為安全工作區域，當測量值超出安全區域即報警，所以對過程監視特別有效。
工作原理
SDK-2系列顯示控制儀由LED光柱顯示器、LED數字顯示器和穩壓電器、電壓比較器等外圍電路組成。顯示器完成指示功能，電壓比較器完成控制功能，經過繼電器輸出參與系統控制。變送輸出標準模擬直流信號供用戶作其它用途。
?技術參數
輸入信號：4～20mA
顯示基本誤差：
數字顯示±（0.5%F.S+1d）
其中F.S為儀表測量量程，1d為顯示表末位一個字所表示的值。
光柱顯示±（1%F.S±1d）
1d表示一根線，光柱指示刻度用百分?jǐn)?shù)（也可由用戶指定）。
顯示方式：3 1/2位0.5〞LED數碼管；101線LED光柱和3 1/2位0.36〞LED數碼管同時顯示。
模擬量輸出基本誤差為輸出量程的0.5%。
0～10mA（負載1KΩ） 4～20mA（負載250Ω）
0～5V（負載1KZΩ） 1～5V（負載1KΩ）
設定范圍：0～100%
設定誤差：1%
報警方式：LED發光二極管指示及繼電器觸點輸出；
安裝形式：儀表盤裝
?型號規格
型 號 | 規 格 編 號 | 內 容 | |||
SDK-2 | 光柱、數字顯示控制儀 | ||||
0 | 數字顯示 | ||||
1 | 光柱顯示 | ||||
2 | 光柱及數字顯示 | ||||
1 | 上、下限報警 | ||||
2 | 上限報警 | ||||
3 | 下限報警 | ||||
4 | 上限報警、上上限報警（雙上） | ||||
5 | 下限報警、下下限報警（雙下） | ||||
6 | 上下限報警、光柱顯示報警區 | ||||
H | 橫式 | ||||
Z | 豎式 | ||||
0 | 無模擬量輸出 | ||||
1 | 輸出0～10mA | ||||
2 | 輸出4～20mA | ||||
3 | 輸出0～5V | ||||
4 | 輸出1～5V | ||||
SDK-2 □ □ □ □ | |||||

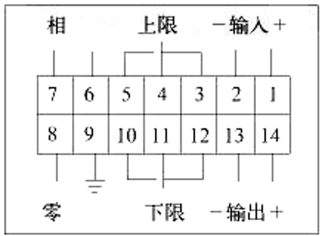

?接線端子
?使用中注意事項
●上、下限報警設定
調節印制板上W1(上限設定)W2（下限設定）使對應光柱顯示至所需報警值即可。LED光柱指示為百分?jǐn)?shù)，訂貨時無特殊要求，出廠時顯示以百分?jǐn)?shù)顯示。
●儀表到現場安裝時應檢查儀表型號及所配一次表是否符合要求，并按接線端子規定牢固地接線。
●在現場使用時沒有校驗裝置的情況下，不要隨意調節機內各電位器。
