概述：

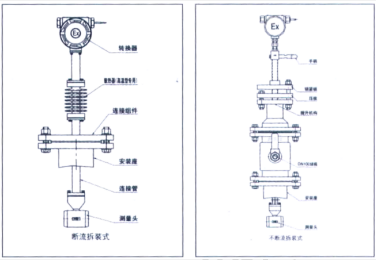

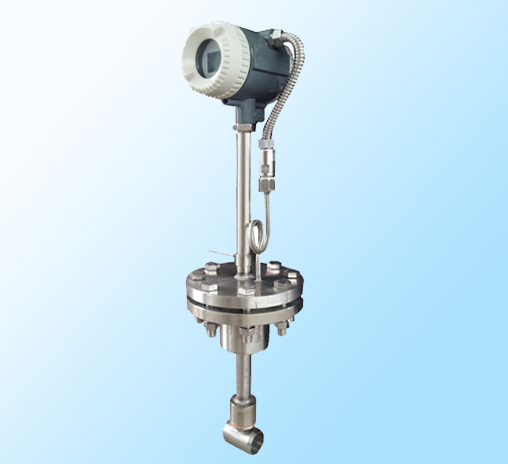

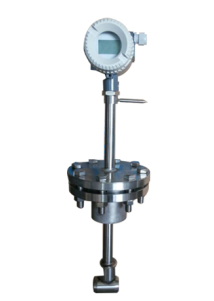

插入式渦街流量計屬LJGB渦街流量計的系列產品，它具有LJGB渦街流量計的全部特點。如果在插入口處安裝球閥和提升機
構，還可以進行不斷流拆裝，便于流量計的清洗和維修。插入式結構是目前測量大、中型管道內流量較好的有效方法。
主要技術參數：
公稱直徑：Ф200～Ф3000
精度等級：測量精度等級：液體1級；氣體1.5級
流量計整體計量精度：2.5級
工作壓力：≤1.6MPa
測量范圍：
①被測介質為液體時，測量的流速范圍為0.55m/s～5m/s
②被測介質為氣體時（含蒸汽），測量的流速范圍為3m/s～35m/s
凡管道內的介質流量在此范圍之內均可實現準確測量。
測量頭的插入深度：
①平均流速處H0=0.121D 其中D為管道內徑
②最大流速處H0=0.5D 其中D為管道內徑
測量頭插入方向允差：
測量頭的軸線應與管道軸線平行,夾角允差為±5°。
注：其它參數同滿管式渦街
