PSD-80Y型導壓式液位變送器
概述
PSD-80Y型導壓式液位變送器，選用我公司生產的PSD-80型壓力變送器為壓力測量部件，因此它具有PSD-80型變送器的高精度品質。由于采用了集氣器，因此具有各種惡劣環境下穩定工作的高可靠型，特別適用于糊狀物和泥漿的液位測量。
工作原理
由于集氣器有足夠的重量和深度，所以液體不能進入集氣器連接的導壓管內，當集氣器投入到液體中某一深度時，壓力變送器受到的壓強為：P=0.0098p.h+pc式中：p傳感器受到的壓強（MPa）ρ液體密度（g/cm3或T/m3）h液面待測深度 pc液面壓力（MPa）當測量純凈水時，液面壓力為零時PC=0.P=1則h=p/0.0098，所以用戶測量時，p≠1，pc≠0時必須告知ρ和pc值，避免產生不必要的測量誤差。
技術參數
電源：24V DC
輸出信號：4～20mA DC
負載電阻：≤600Ω
精度：0.25%、0.50%
測量范圍：0～20m
集氣器材質：316L不銹鋼或1Cr18Ni9Ti
壓力變送器使用溫度：-10～70℃
相對濕度：≤95%(+25℃時)
防爆標志及合格證號：d ⅡBT5 52107-95
?技術參數
●電源：24V DC
●輸出信號：4～20mA DC
●負載電阻：≤600Ω
●精度：0.25%、0.50%
●測量范圍：0～20m
●集氣器材質：316L不銹鋼或1Cr18Ni9Ti
●壓力變送器使用溫度：-10～70℃
●相對濕度：≤95%(+25℃時)
●防爆標志及合格證號：d ⅡBT5 52107-95
?型號規格
型 號 | 規 格 編 號 | 內 容 | ||||
PSD- | 壓力變送器 | |||||
80Y | 無電流表 | |||||
81Y | 有電流表 | |||||
－ | ||||||
Ｈ | 測量范圍 | |||||
A | 精度0.25% | |||||
B | 精度0.5% | |||||
L | 安裝高度 | |||||
ＰＳＤ－ □?。 酢 酢 酢 ?/span> | ||||||
選型舉例：PSD-81Y-5B6,有電流表，測量范圍5米，精度0.5%，安裝高度為6米。

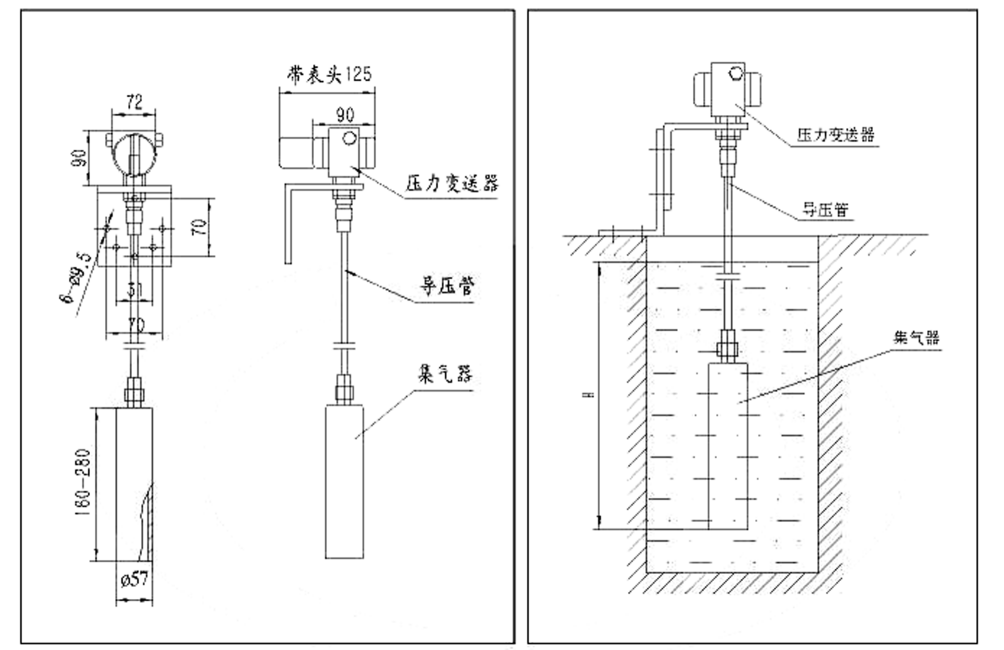

?外型尺寸及安裝
?訂貨須知
●被測液體的密度；
●測量范圍；
●安裝高度；
●必要時注明當?shù)貧鈮海?/span>
●當測量范圍大于20米時具體商訂；
●本廠可為用戶配SDK-2型數字顯示控制儀作為它的二次儀表。
